Lorsqu’une pompe à chaleur fait disjoncter le compteur ou le tableau électrique, plusieurs causes sont possibles : composant défaillant, circuit électrique sous-dimensionné, protection inadaptée ou entretien insuffisant. Cet article détaille les principaux scénarios et les solutions à envisager, en s’appuyant sur l’installation de pompes à chaleur air/eau et sur les pratiques du secteur.
Pourquoi une pompe à chaleur fait disjoncter
Une pompe à chaleur peut appeler un courant important, surtout au moment du démarrage du compresseur. Si le circuit électrique ne supporte pas ce pic, ou si un composant est défectueux, la protection provoque une coupure. Avant toute intervention, identifiez l’appareil qui disjoncte.
Identifier l’appareil qui déclenche
La protection concernée donne une première indication sur la panne.
- Disjoncteur divisionnaire : il protège le circuit dédié contre les surcharges d’intensité et un court-circuit sur ce circuit.
- Disjoncteur différentiel : il disjoncte lorsqu’une fuite de courant vers la terre révèle un défaut d’isolement sur un composant ou un câblage.
- Compteur général : il coupe lorsque la puissance appelée simultanément dans le logement dépasse la puissance souscrite auprès du fournisseur d’électricité.
Consultez l’écran de la pompe à chaleur juste après la coupure : un code erreur peut orienter le diagnostic avant l’intervention d’un technicien.
| Protection déclenchée | Cause probable | Première action |
| Disjoncteur divisionnaire PAC | Surcharge d’intensité, court-circuit interne | Vérifier calibre et section de câble |
| Disjoncteur différentiel | Fuite de courant, défaut d’isolement | Faire intervenir un frigoriste |
| Compteur ou disjoncteur général | Puissance souscrite insuffisante | Contrôler l’abonnement électrique |
Surcharge du circuit ou de l’abonnement
Un problème de compteur apparaît souvent lorsque la pompe à chaleur démarre en même temps qu’un four, un chauffe-eau ou un lave-linge. La puissance cumulée dépasse alors le seuil souscrit et le compteur saute.
Le raccordement de plusieurs équipements sur le même circuit peut accentuer la surcharge. Vérifiez si la coupure survient toujours dans les mêmes conditions : si la PAC fonctionne seule sans déclencher, la simultanéité des usages est probablement en cause. Un délesteur compatible avec le modèle installé peut limiter ces appels sans augmenter immédiatement la puissance souscrite.
Câblage et protection électrique adaptés
Un câble mal dimensionné provoque une chute de tension et peut entraîner des déclenchements répétés. La section doit être vérifiée dans la documentation du fabricant avant la mise en service. À titre indicatif, pour une puissance comprise entre 4 500 W et 7 200 W, un disjoncteur de 32 A est recommandé, sous réserve du type d’alimentation, de la longueur et de la section du câble, ainsi que des préconisations du fabricant.
La courbe du disjoncteur compte aussi. Une courbe D tolère mieux les pics momentanés au démarrage du moteur, tandis qu’une courbe C peut interpréter cette impulsion comme une surcharge et disjoncter. AIRKOSUN contrôle ces paramètres lors de la visite technique préalable à la consommation électrique élevée d’une pompe à chaleur et à l’installation. Avant de réarmer plusieurs fois, faites vérifier la tension, le calibre, le différentiel et le circuit.
Les composants de pompe à chaleur en cause

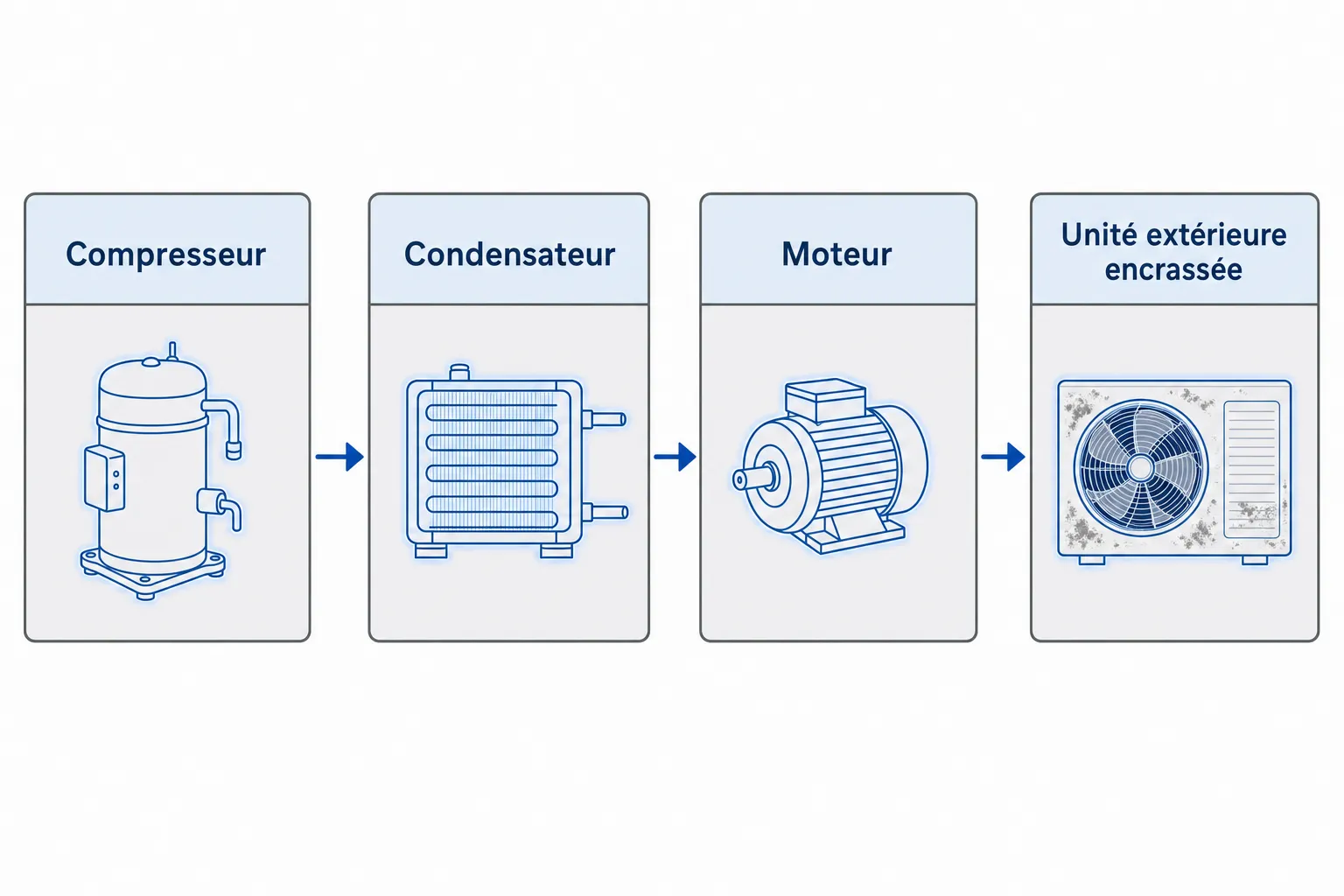

Lorsque le câblage et l’abonnement électrique sont adaptés, la panne provient généralement d’un composant interne défaillant. Le compresseur, le condensateur, le moteur ou l’unité extérieure encrassée peuvent provoquer un appel de courant anormal ou un défaut d’isolement capable de faire disjoncter le tableau.
Compresseur, condensateur et moteur
Le compresseur constitue une cause fréquente de panne sur une installation ancienne. L’humidité, un défaut électrique interne ou l’usure peuvent provoquer une surintensité et faire disjoncter mon tableau dès le démarrage. Un condensateur de démarrage ou de marche défectueux empêche le compresseur de s’amorcer correctement; le pic de courant peut alors créer un court-circuit en aval. Lorsqu’un groupe extérieur fait disjoncter régulièrement, le condensateur doit être contrôlé en priorité : il intervient dans la gestion de la tension lors de l’amorçage du moteur.
- Compresseur défectueux : l’humidité ou un défaut interne entraîne une surintensité persistante; un compresseur hermétique limite les risques liés aux rongeurs.
- Condensateur hors service : sans limitation du courant au démarrage, l’intensité dépasse le seuil du disjoncteur et provoque une coupure immédiate.
- Moteur grillé : de mauvaises connexions ou un réglage de sécurité inadapté peuvent endommager le moteur et provoquer une coupure au tableau électrique.
- Ventilateur encrassé : la poussière, les feuilles et les insectes obstruent l’unité extérieure, perturbent l’échange thermique et favorisent les déclenchements répétés.
Un moteur grillé peut parfois être rembobiné. En revanche, un compresseur endommagé nécessite le plus souvent un remplacement complet. L’âge de l’installation est déterminant : au-delà de dix ans, remplacer l’unité est généralement plus rentable qu’une réparation partielle coûteuse.
Défaut d’isolement et unité extérieure
Un défaut d’isolement sur un composant interne ou sur le câblage crée une fuite de courant vers la terre. C’est ce qui explique qu’une pompe à chaleur puisse faire sauter le différentiel sans que le disjoncteur divisionnaire réagisse. Un tuyau percé ou un radiateur endommagé peut aussi provoquer le déclenchement, avec une réparation possible selon l’état de la pièce.
Nettoyez l’unité extérieure une à deux fois par an pour prévenir une partie de ces défaillances. Retirer le cache, éliminer la poussière et les insectes, puis vérifier les connexions visibles sont des gestes accessibles entre deux visites de maintenance.
Dimensionnement et appoint électrique
Un sous-dimensionnement de seulement 2 kW par rapport aux besoins réels du logement suffit à déclencher les résistances d’appoint dès les premières nuits froides.
À l’inverse, un surdimensionnement entraîne des cycles courts qui usent prématurément le compresseur et dégradent le coefficient de performance. Pour déterminer la puissance d’une pompe à chaleur, AIRKOSUN réalise un bilan thermique complet du logement afin d’éviter ces deux extrêmes et de stabiliser le fonctionnement du circuit électrique sur la durée.
Quelle solution contre les disjonctions d’une pompe à chaleur ?
Une fois l’origine identifiée, la résolution suit une progression simple : vérifications accessibles, adaptations techniques, puis intervention d’un professionnel certifié si nécessaire. Elle concerne aussi bien une pompe à chaleur de chauffage qu’un modèle destiné à une piscine.
Contrôles sûrs avant intervention
Commencez par noter le moment exact de la coupure : au démarrage, pendant le chauffage, lors de la production d’eau chaude ou lorsque plusieurs appareils fonctionnent en même temps. Si une pompe à chaleur de piscine disjoncte au démarrage, le symptôme oriente plutôt vers un pic d’intensité à l’amorçage que vers un défaut d’isolement. Consultez ensuite l’écran de la PAC pour relever un éventuel code erreur, sans multiplier les réarmements du disjoncteur.
- Code erreur affiché : notez-le avant de réarmer. Il aidera le technicien à accélérer le diagnostic.
- Moment de la coupure : un déclenchement au démarrage, en régime établi ou avec d’autres appareils ne renvoie pas aux mêmes causes.
- État visuel du disjoncteur : après avoir coupé l’alimentation, observez la protection sans démonter le tableau. Un professionnel pourra la tester au multimètre.
Réarmer le disjoncteur à répétition sans comprendre l’origine du défaut peut aggraver la panne. Coupez l’alimentation avant tout contrôle visuel : cette précaution protège l’installateur et les composants encore fonctionnels. Si l’appareil disjoncte régulièrement, un diagnostic structuré s’impose au lieu d’un simple réarmement.
Si le disjoncteur saute seulement lorsque plusieurs équipements démarrent ensemble, vérifiez que la puissance souscrite couvre la consommation cumulée du foyer. Une PAC qui fait disjoncter le tableau dans cette situation révèle souvent un contrat électrique insuffisant plutôt qu’une panne de la PAC. L’augmentation de la puissance souscrite ou l’installation d’un délesteur compatible constituent alors les deux options à étudier.
Adapter le démarrage et la protection
L’intensité absorbée au démarrage d’un moteur dépasse celle du régime normal. Elle peut faire disjoncter le tableau si la protection n’est pas calibrée pour l’absorber. Un kit de démarrage limite l’intensité d’appel et réduit le risque de coupure répétée, pour un coût généralement modéré par rapport aux désagréments occasionnés.
La courbe du disjoncteur divisionnaire joue un rôle central. Une courbe D tolère mieux les pics liés au démarrage d’un moteur, tandis qu’une courbe C peut interpréter cette impulsion comme une surcharge. En monophasé, le calcul de base consiste à diviser la puissance par 230 V, puis à retenir le calibre immédiatement supérieur, conformément aux préconisations du fabricant.
Lorsqu’une pompe à chaleur Daikin disjoncte, ou lorsqu’un autre modèle présente le même symptôme, reportez-vous au manuel du fabricant pour contrôler la section de câble et le calibre de protection recommandés. AIRKOSUN suit ces indications lors de ses installations, tandis que l’entretien obligatoire d’une pompe à chaleur comprend la vérification de ces paramètres électriques lors de chaque visite annuelle.
Entretien et diagnostic professionnel
Un entretien annuel réalisé par un professionnel certifié comprend le contrôle du fluide frigorigène, le nettoyage des échangeurs et la vérification de la régulation. Le fluide frigorigène doit être remplacé tous les cinq ans. La pression de la pompe à chaleur doit rester entre 1 et 1,5 bar : un écart hors de cette plage nécessite une vérification rapide.
AIRKOSUN propose un contrat de maintenance après installation afin de prolonger la durée de vie de l’équipement et de prévenir les défauts électriques. Faites intervenir un professionnel RGE dès que les contrôles simples ne suffisent plus. Un défaut d’isolement interne ou un compresseur proche de sa fin de vie exige des instruments de mesure adaptés et une expertise certifiée : c’est la solution durable, plutôt qu’une nouvelle tentative pour disjoncter le tableau électrique ou disjoncter votre tableau sans diagnostic.
Foire aux questions
Pourquoi ma pompe à chaleur fait-elle disjoncter le tableau à chaque démarrage ?
Au démarrage, le compresseur génère un pic de courant qui peut dépasser le seuil de protection si celle-ci est mal adaptée. Un disjoncteur de courbe C constitue la cause la plus fréquente : il interprète cette impulsion momentanée comme une surcharge et disjoncte. Le remplacement par un modèle de courbe D, ou l’installation d’un kit de démarrage capable d’absorber le pic, résout généralement le problème. Vérifiez aussi que la section des câbles respecte les préconisations du fabricant.
Que faire si c’est le différentiel qui saute, et non le disjoncteur dédié à la PAC ?
Un différentiel qui déclenche signale une fuite de courant vers la terre : un composant de la pompe à chaleur présente probablement un défaut d’isolement. Le problème peut venir du câblage, d’un moteur dégradé, d’un condensateur ou d’un tuyau en contact avec l’humidité. Cette situation exige l’intervention d’un frigoriste certifié. Réarmer le différentiel sans diagnostic expose à un risque électrique réel ; AIRKOSUN localise précisément le défaut et remplace le composant concerné.
Le compteur électrique qui saute signifie-t-il que la puissance souscrite est insuffisante ?
Pas nécessairement. Si la coupure survient uniquement lorsque plusieurs appareils énergivores fonctionnent en même temps que la pompe à chaleur, la puissance souscrite est effectivement en cause. En revanche, si le compteur saute alors que la PAC fonctionne seule, un défaut interne devient plus probable : condensateur défectueux, compresseur en fin de vie ou résistances d’appoint sollicitées en continu. Un diagnostic complet permet de déterminer s’il faut augmenter l’abonnement électrique ou intervenir sur l’équipement.
